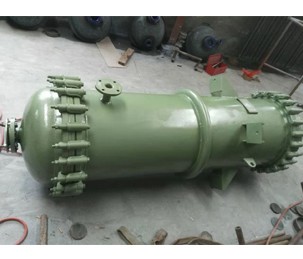

搪玻璃列管式冷凝器介绍

时间: 2023-07-31 08:58:34来源: 无锡烨桦化工设备有限公司

搪玻璃片式冷凝器:采用新型模具和焊接工艺,保证设备的密封和内部的承压能力,不爆瓷不泄露,简单易用,性价比高。

搪玻璃多孔片式冷凝器

1、设计压力:器内FV-0.1MPa,夹层0.3MPa;

2、设计温度:200℃;

3、执行标准:HG/T4298-2019;

搪玻璃多孔片式冷凝器说明:

一、性能特点:

1、新型搪玻璃多孔片式冷凝器可处理氢氟酸、光气、浓磷酸(浓度>30%,温度>150,强度(PH>12)及温度>100℃

的一切含氟离子外的所有化工介质。

2、 体积小,重量轻,结构紧凑,通过热气流和冷却水的逆向流动进行热交换。

3、经过一定的使用期限后,如发生部件损坏,可进行局部更换或减少单片,不会造成整机报废或停产,大大的延长了整机的使用寿命。

4、我厂生产的搪玻璃新型片式冷凝器可耐真空,且不易结水垢,与同类搪玻璃片式冷凝器相比,热交换率可提高30%-50%。

5、我厂生产的搪玻璃新型片式冷凝器分W-0.6型和W-1型两种。另外每种型号分为2孔和6孔两种规格。


二、使用注意事项:

1、使用压力:器内耐真空≤0.1Mpa,夹层压力≤0.2Mpa。(若有特殊要求,订货前需通知我公司)

2、搪玻璃的热冲击温度110℃,冷冲击温度差≤100℃。

3、本公司的搪玻璃多孔片式冷凝器比较特殊,不同于常规产品,出厂前已全部进行严格测试,请客户不要随意解体拆卸,否则本公司概不负责,如有问题请通知本公司,我公司会派专业技术人员上门服务。

三、使用说明:

1、本产品一底、盖、和若干冷凝片、辅之垫圈、双头螺柱、螺母组装而成,组装时应按图纸和有关要求进行。

2、热气流由盖部中孔流入,底部中孔流出冷凝液。冷却水由底部接管进入,盖部接管流出。可据溢出口的水温差和冷凝器的温度来调节冷却水的流量,以进一步提高冷却效率。

3、冷却水的PH值应控制在中性,不应小于6,一般在6-8之间,否则铁胆要吸附氢氧,会引起搪玻璃层大面积剥落,水质应当相对清洁,防止杂质沉积。

4、使用时如发生局部泄漏,可适当柠紧该部位的螺母,但不宜过紧。

5、在使用中应先对冷却水,后通热气流;终止使用时应先停止热气流,后停止冷却水。

搪玻璃多孔片式冷凝器

搪玻璃多孔片式冷凝器与普通型冷凝器性能参数对比:

普通型搪玻璃片式冷凝器

1.由于采用较小的单孔开口(相互180°交叉),故增大了流体阻力且气体分布不均匀,易产生偏流,不适合在高真空使用。

2.单片厚度大,冷却水流速慢,易结垢,热交换效低。

3. 一般使用20mm以上垫片,膨胀收缩大,易变形耐压低,不适合真空密封。

搪玻璃多孔片式冷凝器对比图

搪玻璃多孔片式冷凝器

1. 针对一般片式冷凝器的缺点 加以改进,现已推出新型多孔片式冷凝器。该设备用于真空蒸馏及蒸发装置,改善了压力降,解决了易泄露等问题。

2.减少了单片厚度,提高了冷却水流速;采用六孔设计,液体分布均匀。与同面积的标准型冷凝器相比,传热效率提高了30%以上,且不易结垢。

3.采用10mm后垫片,膨胀收缩小,耐压高,适合高真空密封。
